Közvetlen eltemetett napelemkábelek szállítójaként mindig ezt a kérdést kapom a telepítőktől, projektmenedzserektől, sőt a nagyméretű napelemsort tervező lakástulajdonosoktól is: hogyan változik ezeknek a kábeleknek a szigetelési ellenállása az idő múlásával? Ez nem csak egy technikai részlet – ez a mérőszám a rendszer megbízhatóságának javítására, az áramveszteség megelőzésére és a költséges meghibásodások elkerülésére szolgál, amelyek a napelemes rendszer egyes részeit vagy egészét tönkretehetik. Az ezen a területen eltöltött 12 év alatt saját bőrömön tapasztaltam, hogy az anyag, a telepítés és a környezeti feltételek kis különbségei miatt egy kábel évtizedekkel tovább bírja, mint a másik. Nézzük meg, mi történik valójában a szigetelési ellenállással az idő múlásával, és mit tanult csapatunk a [cégünk neve]-nél az észak-amerikai és európai projektek tesztelése és támogatása során.
Először is kezdjük az alapokkal: a szigetelési ellenállás nem csupán egy szám, amelyet az első napon ellenőriz. Ez annak mértéke, hogy a kábel szigetelő köpenye mennyire tartja elkülönítve a vezetőképes magot a környező talajtól, nedvességtől és egyéb elemektől. Közvetlenül eltemetett kábelek esetében ez nem alku tárgya – a tetőkre vagy vezetékekbe szerelt kábelekkel ellentétben közvetlenül a földben helyezkednek el, ki vannak téve a változó talajkémiának, az ingadozó hőmérsékletnek, az UV-sugárzásnak, amely akár néhány hüvelyknyi szennyeződésen is átszivárog, valamint a betemetésből, tömörítésből vagy kis állatok általi megzavarásból származó mechanikai igénybevételnek.
Amikor egy kábel vadonatúj, a szigetelési ellenállása rendkívül magas – jellemzően több millió megohm/km (MΩ·km), egészen a 10^10 MΩ·km tartományig. Ennek az az oka, hogy a kabáthoz használt polimer anyagokat szándékosan úgy tervezték, hogy ne vezetőképesek legyenek, szoros molekulaszerkezettel, amely taszítja a vizet és ellenáll a kémiai lebontásnak. De itt van a helyzet: a nagy kezdeti ellenállás nem marad statikus. A talajban minden nap a szigetelés lassú, láthatatlan lebomlási folyamaton megy keresztül, amely eltörli az elektromos áram blokkolásának képességét.
Beszéljünk az első 5-10 évről, a közvetlen eltemetett napelemkábel „korai életéről”. Ekkor fordul elő a legtöbb szigetelési ellenállás-veszteség, de a minőség-ellenőrzés és a megfelelő telepítés is ekkor jelenti a legnagyobb különbséget. Láttam, hogy az olcsó, nem tesztelt kábelek már 3 év alatt a kezdeti ellenállásuk 50%-ára esnek vissza, míg a prémium TUV által jóváhagyott szolárkábelünk 80% felett marad 10+ évig. Miért? Az olcsóbb kábelek gyakran térhálósított polietilént (XLPE) használnak, amely nincs megfelelően megkeményítve, vagy levágják a sarkokat a köpeny anyagán – olyan keveréket használnak, amely gyorsabban lebomlik, ha szennyezett savakkal vagy lúgokkal érintkezik. Még telepítés közben is, ha a kábelt éles sziklákon húzza át, vagy magas agyagtartalmú talajba temeti, bemetszheti a köpenyet, ami apró gyenge pontokat hoz létre, ahol a nedvesség beszivárog, és azonnal csökkenti az ellenállást.

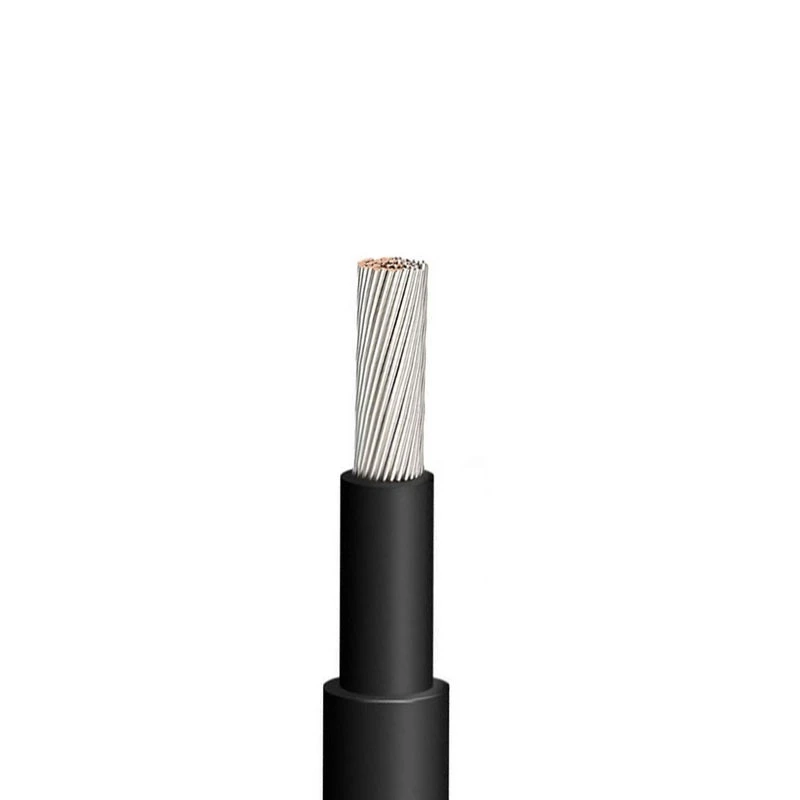

Gyakori hiba, amit a telepítők elkövetnek, hogy összekeverik a közvetlen eltemetett kábeleket a szokásos napelemkábelekkel, amelyeket védőcsőnek szántak. Lehet, hogy ezeknek a kábeleknek jó a köpenye, de nem úgy tervezték, hogy közvetlenül érintkezzenek a talajjal. A Single Core Pv Cable termékcsaládunkat például kifejezetten közvetlen betemetésre tervezték, UV-álló külső réteggel, amely nem bomlik le, ha talajgázoknak van kitéve, és egy vízzáró maggal, amely még akkor is távol tartja a nedvességet, ha a köpeny kisebb hibája van. Házon belüli tesztelésünk során ezeket a kábeleket három különböző talajtípusba – homokos, agyagos és vályogba – betemettük, és azt találtuk, hogy 5 év elteltével a szigetelési ellenállás a kezdeti érték 75%-a volt, szemben a normál védőcső szolárkábel 45%-ával. Ez a szakadék az idő előrehaladtával egyre nagyobb.
Most a középső évek: 10-25 év a kábel élettartamában. Ekkor a szigetelési ellenállás-veszteség mértéke lelassul, de a degradáció típusa megváltozik. Korán az ellenállás csökken a vízfelvétel és a köpeny kisebb sérülései miatt, de a középső években inkább a talaj vegyi anyagoknak való hosszú távú expozícióból és a hőmérséklet-ciklusból eredő kémiai lebomlásról van szó. Például azok a területek, ahol a talajban magas a kénvegyületek szintje, reakcióba léphetnek a köpenyben lévő polimer molekulákkal, kis vezető utakat hozva létre, amelyek lehetővé teszik az áram kiszivárgását. A téli -20°F-ról nyáron 120°F-ra ingadozó hőmérséklet a kabát kitágulását és összehúzódását okozza, ami idővel mikrorepedéseket okoz, amelyek több nedvességet és vegyszert engednek be.
Kettős szigetelésű szolárkábelünket ennek leküzdésére tervezték, kétrétegű XLPE szigeteléssel, amely akadályként működik. A külső réteg úgy van kialakítva, hogy ellenálljon a kémiai lebomlásnak, míg a belső réteg extra védelmet nyújt a víz behatolásával szemben. Az EN 50618 (az EU-ban a napelemkábelek kulcsfontosságú szabványa, és Észak-Amerikában egyre nagyobb követelmény) harmadik fél által végzett tesztelése során ezeknek a kettős szigetelésű kábeleknek a szigetelési ellenállása 20 év szimulált öregedés után 10^7 MΩ·km volt, ami jóval meghaladja a 10^5 MΩ·km-es minimális követelményt a közvetlen betemetéshez. Ez az a fajta teljesítmény, amely lehetővé teszi, hogy a projektek több mint 25 évig futhassanak komolyabb kábelekkel kapcsolatos problémák nélkül.
Az utolsó, 25 éven túli fázis az, ahol elkezdi látni a kábelek határait. A szigetelési ellenállás folyamatosan csökken, de sokkal lassabban. 30 év elteltével egy jól telepített, kiváló minőségű H1Z2Z2 K kábel – amely az egyik legnépszerűbb közvetlen temetkezési vonalunk – továbbra is körülbelül 10^6 MΩ·km szigetelési ellenállással rendelkezik. Ez jóval meghaladja a biztonságos működés küszöbét, de fontos megjegyezni, hogy ezen a ponton a kabátban előfordulhat, hogy a mikrorepedések már annyira felhalmozódtak, hogy ha ásatás vagy állati tevékenység okozta károkat, az ellenállás rövid időn belül meredeken csökkenhet. Ezért olyan fontosak a rendszeres ellenőrzések – javasoljuk, hogy 5 évente végezzen szigetelési ellenállási vizsgálatokat a közvetlen földbe temetett kábeleknél, különösen akkor, ha elérik a 20 éves határt.
Várj, de lássuk a valóságot – ez nem csak egy elméleti folyamat. Két projektet láttam egymás mellett: az egyik költségvetési közvetlen temetkezési kábelt, a másik a TÜV által jóváhagyott szolárkábelünket használta. A költségvetési kábelt ki kellett ásni és ki kellett cserélni 8 év után, amikor a szigetelési ellenállása túl alacsonyra esett, ami 40 000 dollárba került a projektnek munka és anyag tekintetében. A másik, ezzel egy időben telepített kábel 18 év után is erősen működik, a szigetelési ellenállás vizsgálata szerint a kezdeti érték 82%-án van. Ez a különbség aközött, hogy olyan kábelt válasszunk, amely közvetlen eltemetésre készült, és egy másik alkalmazásból újrahasznosított kábelt.
Sokan kérdezik tőlem, hogy a telepítési feltételeknek van-e nagyobb hatása, mint magának a kábelnek. A válasz mindkettő. Még a legjobb kábel is korán meghibásodik, ha olyan talajba temetik, amelynek pH-értéke az ajánlott 5,5–8,5 tartományon kívül esik, vagy ha az árok túl sekély (kevesebb, mint 24 hüvelyk mély, ami több UV- és hőmérsékletingadozásnak teszi ki a kábelt). A másik oldalon egy középszintű kábel akár 20 éven felül is kitarthat, ha ideális körülmények között szerelik fel – megfelelően árokba fektetve, a kábel körül homokréteggel, amely megvédi az éles szikláktól, és jól láthatóan megjelölve, hogy elkerülje a későbbi feltárási károkat.
Egy másik tényező, amelyet gyakran figyelmen kívül hagynak, a nedvesség. A közvetlen temetési kábeleket úgy tervezték, hogy ellenálljanak a víznek, de ha a köpeny megsérül vagy nincs megfelelően lezárva a végein, a talajvíz beszivároghat és ionvándorlást okozhat, ami csökkenti a szigetelési ellenállást. Ez az oka annak, hogy minden direkt eltemetett kábelünk alapkivitelben zárt végsapkával érkezik – még a Single Core Pv Cable vonal is, amely a zord környezetekhez készült. Ez egy kis kiegészítő, amely nagy változást hoz az idő múlásával.
Tudom, hogy a telepítők és a projekttulajdonosok az a kísértés, hogy a legolcsóbb kábelt választják, hogy pénzt takarítsanak meg. De ebben az iparágban eltöltött 12 évem alapján ez egy hamis gazdaság. A közvetlenül eltemetett napelemkábelek szigetelési ellenállása nem csak egy kicsit változik az idő múlásával – olyan módon változik, amely közvetlenül befolyásolja a projekt üzemidejét, karbantartási költségeit és hosszú távú teljesítményét. Ha olyan kábelt választ, amelyet az EN 50618 szabvány szerint teszteltek, kettős szigeteléssel és talajterhelésre tervezett köpennyel, azt jelenti, hogy nem csak kábelt vesz, hanem nyugodtan vásárolhat, hogy a napelemsora évtizedeken át megbízhatóan fog működni.
Ha új, közvetlen temetési napelemes projektet tervez, vagy régi kábeleket szeretne cserélni egy meglévő tömbben, csapatunk készen áll, hogy segítsen kiválasztani a környezetének és pénztárcájának megfelelő terméket. Szerte a világon dolgoztunk már projektekkel, az arizonai homokos sivatagoktól a németországi agyagos mezőkig, és tudjuk ajánlani a legjobb kábelt, amely megfelel az Ön talajának, éghajlatának és a projekt idővonalának. Ne hagyja, hogy a szigetelési ellenállás utólagos gondolat legyen – forduljon csapatunkhoz, hogy megbeszéljük a közvetlen eltemetett napelemkábel igényeit még ma.
Hivatkozások
- Nemzetközi Elektrotechnikai Bizottság. (2019). IEC 60227: 450/750 V-ig terjedő névleges feszültségű polivinil-klorid szigetelésű kábelek. Genf, Svájc: IEC.
- Európai Elektrotechnikai Szabványügyi Bizottság. (2020). EN 50618: Napenergia-rendszerekben használt fotovoltaikus (PV) kábelek. Brüsszel, Belgium: CENELEC.
- Napelemes Kábel Intézet. (2021). Közvetlen eltemetett napelemkábel teljesítményszabványai és hosszú távú megbízhatósági tesztelés. San Francisco, CA: Solar Energy Industries Association.
- Zhang, L. és mtsai. (2018). Térhálós polietilén kábelek hosszú távú szigetelési ellenállásának romlása talajos környezetben. IEEE Transactions on Dilectrics and Electrical Insulation, 25(3), 987-994.
- Underwriters Laboratories. (2020). UL 4703: Szabvány a fotovoltaikus vezetékek és kábelek biztonságára vonatkozóan. Northbrook, IL: UL LLC.
