Ha valaha is töltött időt ipari üzemek, laboratóriumi berendezések vagy akár egy kereskedelmi épület vezérlőtermében, akkor valószínűleg érezte azt az alacsony, dübörgő vibrációt, amely soha nem szűnik meg. A szivattyúk zúgása, a motorok forogása, a HVAC-rendszerek ciklikussága – az összes gépezet, amely mozgásban tartja a dolgokat. És bár ez a rezgés csak háttérzajnak tűnhet, ha műszerkábelekkel dolgozik (vagy ezekre támaszkodik a rendszerek működésének fenntartása érdekében), ez nagy dolog. Műszerpár-kábelek szállítójaként mindig azt kérdezik tőlem: „Tulajdonképpen mit tesz a vibráció ezekkel a kábelekkel? Kell-e emiatt aggódnom?”
Bontsuk ezt le, szakzsargon nélkül (ígérem), és magyarázzuk el, hogyan hat a vibráció a műszerpár kábeleire, milyen sérüléseket nem tapasztalhat, és hogyan építjük a kábeleinket ezek kezelésére. Először is kezdjük az alapokkal. A műszerkábelek oly sok művelet meg nem énekelt hősei – adatokat és áramot szállítanak az érzékelők, vezérlők és monitorok között, igaz? De ellentétben a nagyfeszültségű tápkábelekkel, ezek kényesek. Apró, precíz jeleket kezelnek – például egy csőből leolvasott hőmérsékletet vagy egy tartályból származó nyomásadatokat. A jel apró megszakadása nagy problémákat jelenthet, és a rezgés az egyik fő bűnös.
Tehát mi történik, ha egy kábel folyamatos rezgésnek van kitéve? Kezdjük a legnyilvánvalóbb, de gyakran figyelmen kívül hagyott problémával: a fizikai kopással. Gondolj arra, hogy tarts egy zsinórt, és ide-oda mozgatod újra és újra – végül megkopik és elpattan. A kábelek ugyanúgy működnek, de sokkal lassabban, mert fémből és szigetelésből állnak. A kábel egymásnak mozgó részei, vagy a közeli felületekhez (például fém állványokhoz, más kábelekhez vagy akár kemény növényi padlókhoz) dörzsölődnek, idővel kopás keletkezik. A több csavart vezetékpárból (tehát „párból”) készült műszerpárkábeleknél ez a csavarás valójában ellenük hat rezgés közben. Az állandó oda-vissza mozgás lazítja a csavart, ami a vezetékek elmozdulását okozhatja a kábelköpeny belsejében. Ez enyhén hangozhat, de ha a rézvezetők elkezdik összeérni egymást (vagy megérintik az árnyékolást, amely megakadályozza az interferenciát), elektromos zajt kap. Hirtelen az a pontos jel, amelyre támaszkodik, megsérül – előfordulhat, hogy a hőmérsékletmérő rosszul olvas, vagy a szivattyú ok nélkül leáll.
Egy másik nagy probléma a vezetők fáradtsága. A réz puha, és ha ugyanazon a helyen ismételten meghajlik vagy vibrál, úgynevezett „fémfáradtság” alakul ki benne. Láttad ezt a gemkapoccsal: hajlítsd oda-vissza néhányszor, és elpattan, igaz? A réz ugyanúgy működik. A különbség az, hogy ez a fáradtság a kábel mélyén előfordulhat, ahol nem látható. Előfordulhat, hogy nem vesz észre egy problémát, amíg egy nap teljesen el nem szakad egy vezeték, és a jel megszűnik. Ez óriási fejfájást okoz a karbantartó csapatoknak – a nem tervezett leállás az utolsó dolog, amire bárki vágyik. A többpáros kábelek, például a többpáros műszerkábel esetében a kockázat még nagyobb, mivel több vezeték van szorosan egymás mellett. Mindegyik pár kicsit egymástól függetlenül mozog, így jobban dörzsölődnek egymáshoz, mint egy kisebb kábelpárban.
Várj, de nem minden rezgés egyforma, igaz? Ez egy kulcsfontosságú pont. Az alacsony frekvenciájú rezgés (mint egy nagy szivattyú dübörgése) különbözik a magas frekvenciájú vibrációtól (mint egy kis motor rázkódása). Az alacsony frekvencia inkább a kábel állandó, oda-vissza húzása, ami ezt a csavarodást és a vezető fáradását okozza. A magas frekvencia inkább egy gyors rázáshoz hasonlít, ami mikromozgásokat okozhat a kábelen belül – elég ahhoz, hogy apró rések keletkezzenek a vezető és a szigetelése között, vagy idővel károsítsák az árnyékolás integritását. És ha a kábel rugalmas alkalmazásban van (például mozgó gépeknél), akkor a rezgés és az állandó hajlítás kettős csapást jelent. Ezért tervezzük kábeleinket különböző környezetekhez, de még a legrobusztusabbaknak is vannak határai, ha extrém rezgés.
Most beszéljünk valamiről, amit nem mindenki gondol: az árnyékolásról. A legtöbb műszerpárkábel árnyékolással (általában alumínium vagy réz) rendelkezik, amely megvédi a többi berendezés által okozott elektromos interferencia ellen. A vibráció kétféleképpen károsíthatja a pajzsot. Először is, ha a pajzs fólia típusú, akkor az állandó dörzsölés kis lyukakat téphet rajta. Ezek a lyukak zajt engednek be, ami megzavarja a jelet. Másodszor, még a fonott pajzs is kilazulhat a rezgéstől, így az egyes fonatszálak elmozdulnak és elveszítik vezetőképességüket. Ha az árnyékolás nincs megfelelően földelve (ami rendkívül fontos a műszerkábeleknél), a vezetőképesség elvesztése még rosszabb. Láthattuk ezt ipari üzemekben, ahol a rázkódásnak kitett területeken a régi kábelek szaggatott jelveszteséggel járnak, és a hibaelhárítás örökké tart – kiderült, hogy az árnyékolás meglazult a vibrációtól.

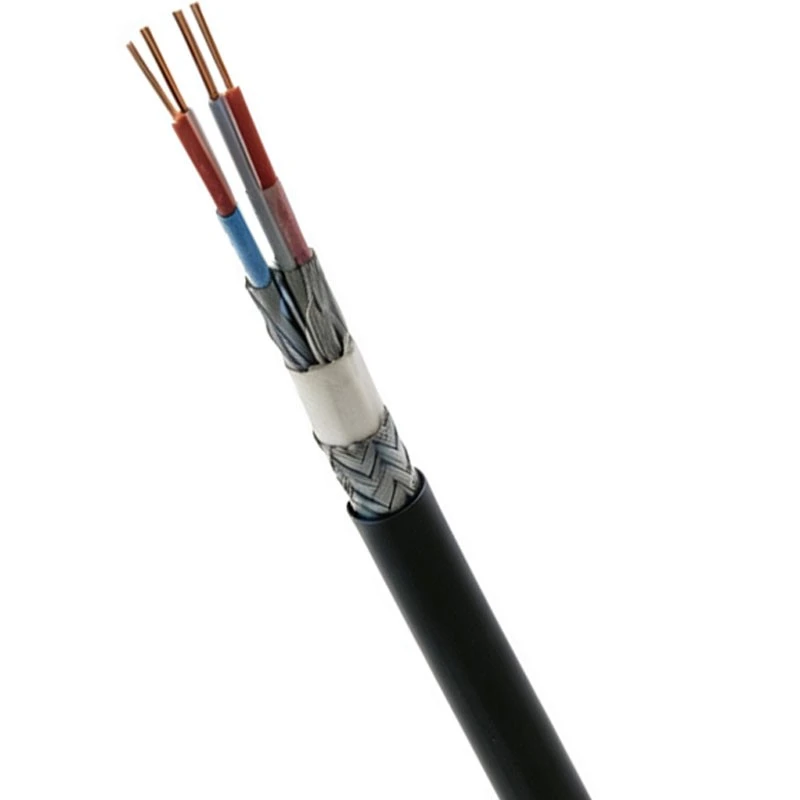

Szóval mit tehetsz? Először válassza ki a környezetének megfelelő kábelt. Ha olyan területen tartózkodik, ahol magas, állandó rezgés tapasztalható, előfordulhat, hogy egy szabványos 2 páros műszerkábel nem vágja el. Erősebb vezetőkkel, szorosabb csavarással és tartósabb köpenyre van szüksége. A 4 páros műszerkábelünk például sodrott rézvezetőket használ, amelyek rugalmasabbak, mint a tömör réz, így jobban kezelik a vibrációt anélkül, hogy eltörnének. A kabát hőre lágyuló anyagból készült, amely kopásálló és nagyobb szakítószilárdságú, így nem dörzsölődik át olyan könnyen. A rendkívül kemény ipari körülményekhez pedig az ipari műszerkábelünket kifejezetten zord körülményekre tervezték – vibráció, szélsőséges hőmérséklet, vegyszerek és minden.
Várjunk csak, mi beszállító vagyunk, ezért nem fogok hazudni: egyik kábel sem teljesen immunis a rezgésekkel szemben. De vannak olyan tervezési jellemzők, amelyek óriási különbséget jelentenek. Például amikor többpáros műszerkábelünket építjük, belső elválasztókat használunk a párok között. Ezek az elválasztók megakadályozzák, hogy a párok egymáshoz dörzsölődjenek rezgés közben, ami csökkenti a kopást és a zajt. Egy másik dolog: feszültségmentesítés. A sérülések nagy része ott történik, ahol a kábel kilép a panelből vagy a berendezésből – ha nincs feszültségmentesítő, akkor az összes rezgés pont ezen a ponton húzza meg a kábelt, ami a vezetékek kifáradását okozza. Éppen ezért, amikor kábeleket értékesítünk, mindig útmutatást adunk a megfelelő telepítéshez, nem csak magát a kábelt.

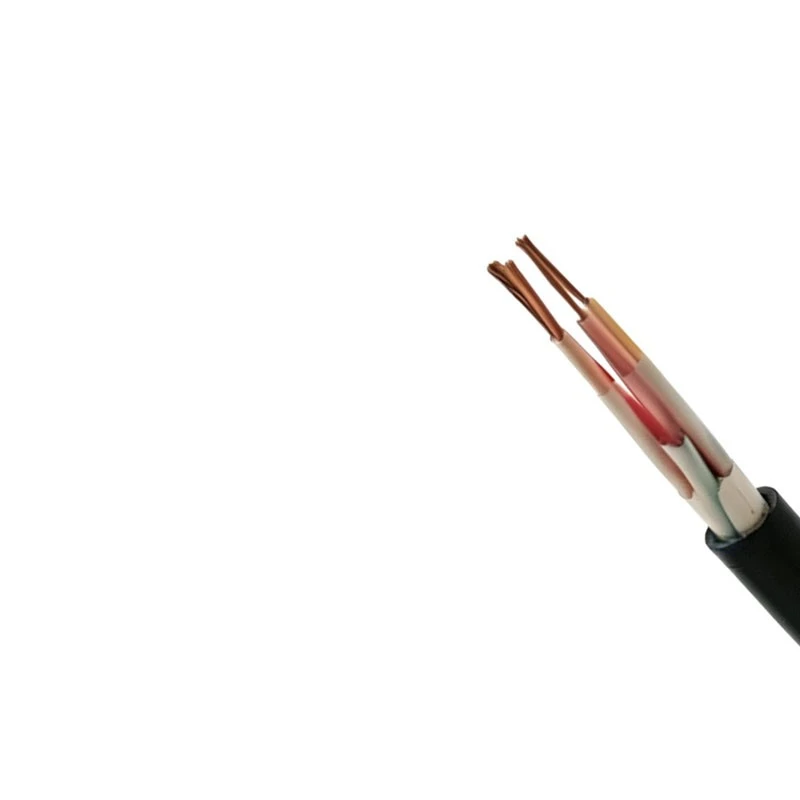

Korábban említettem a tűzálló kábelekről is – mi a helyzet a tűzálló műszerkábellel? Ha az alkalmazás olyan létesítményben található, ahol tűzveszélyes, akkor olyan kábelre van szüksége, amely nemcsak a vibrációt kezeli, hanem tűz közben is működik. Tűzálló kábeleink olyan szigeteléssel készülnek, amely nem bocsát ki mérgező füstöket, és megőrzi a jel sértetlenségét, ha nagy hőnek vannak kitéve, és továbbra is ellenállnak a vibrációnak, mert nem kötünk kompromisszumot a tűzvédelmi besorolás érdekében. Ez egy nagy lehetőség olyan helyekre, mint az erőművek, kórházak vagy kereskedelmi épületek, ahol az üzemidő még vészhelyzetben is kritikus.
Hadd osszam meg egy gyors történetet, hogy ez valóra váljon. Tavaly egy vegyi üzemmel dolgoztunk, amelynek állandó problémái voltak a szintérzékelőivel. Az érzékelők szabványos többpáros kábelt használtak, és hamis értékeket kaptak minden alkalommal, amikor az üzem elsődleges szivattyúja működött – sejtitek, hogy a szivattyú hatalmas, alacsony frekvenciájú rezgést keltett az érzékelő helyén. Amikor hozzánk jöttek, azt hitték magukkal az érzékelőkkel van a probléma, de valójában a kábel volt. Kicseréltük őket az ipari többpáros kábelünkre belső elválasztókkal és megerősített köpennyel, és azóta sem volt téves leolvasásuk. Ez az a fajta probléma, amelyet nap mint nap megoldunk, és ezért összpontosítunk olyan kábelek tervezésére, amelyek kezelik ezeket a trükkös vibrációs környezeteket.
Honnan tudhatja, hogy a vibráció hatással van-e a kábelekre? Keresse a következő jeleket: időszakos jelkiesés, zajos leolvasások, idő előtti kábelhiba (jóval a várható élettartam vége előtt), vagy a kábelköpenyen vagy a csatlakozókon kopott fizikai jelek. Ha ezek közül bármelyiket látja, ne várjon – a vibráció idővel csak rosszabb lesz, ami nem tervezett leálláshoz vezet, ami sokkal drágább, mint a kábelek frissítése a vibráció kezelésére.
Tehát itt van a dolog: a vibráció elkerülhetetlen a legtöbb ipari és kereskedelmi környezetben, de a műszerpár kábeleinek nem kell gyenge láncszemnek lennie. A kulcs az, hogy az adott vibrációs környezetnek megfelelő kábelt válasszunk, megfelelően szereljük fel feszültségmentesítővel, és rendszeresen ellenőrizzük a sérülés korai jeleit. Szállítóként nem csak kábeleket adunk el – segítünk kiválasztani a megfelelőt, megfelelően telepíteni, és gondoskodni arról, hogy rendszerei zökkenőmentesen működjenek.
Ha vibrációval kapcsolatos kábelproblémákkal küzd, vagy egyszerűen csak meg akar győződni arról, hogy a megfelelő kábelekkel rendelkezik-e a működéséhez, itt vagyunk, hogy segítsünk. Végigvezetjük termékcsaládjainkat, a 2 páros műszerkábeltől és a 4 páros műszerkábeltől az ipari minőségű és tűzálló lehetőségekig, így pontosan kiválaszthatja, amire szüksége van. Nincs nyomás, csak valódi tanácsok egy olyan csapattól, amely kívül-belül ismeri a műszerkábeleket.
Kérdései vannak? Szeretne beszélgetni konkrét alkalmazásáról? Forduljon bármikor, és mi segítünk megtalálni az Önnek legmegfelelőbb megoldást.
Referenciák:
- Hamid, SH és mtsai. (2019). A vibráció hatása a műszerkábelek mechanikai és elektromos tulajdonságaira. IEEE Transactions on Industrial Informatics, vol. 15, sz. 6, 3542-3550.
- Nemzetközi Elektrotechnikai Bizottság (IEC). (2021). IEC 60794-1-2: Optikai szálas kábelek – 1-2. rész: Általános specifikáció – A kültéri kábelekre vonatkozó részletes specifikáció követelményei.
- Amerikai huzalmérő (AWG) szabványok. (2022). Fáradás- és rezgésállóság a sodort rézvezetőkben. A National Electrical Manufacturers Association (NEMA) WC 1-2022 számú kiadványa.
